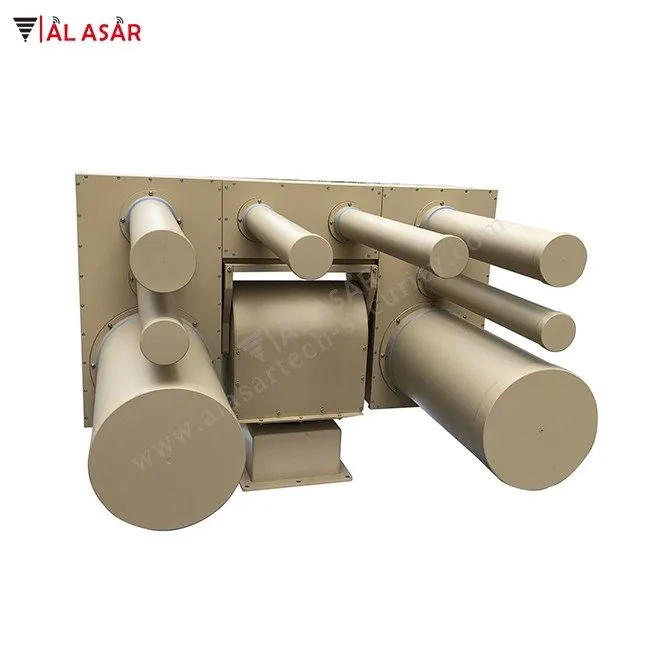

5 km dronų gynėjų sistema

produkto pristatymas

Dronų apsaugos sistema: daugiausia apima transporto priemonės modifikavimą, ekrano valdymo sistemą, UAV DRONE pasyvią išankstinio įspėjimo ir atradimo sistemą, UAV DRONE aktyvią radaro aptikimo sistemą, kryptinio tikslaus trukdymo sistemą, daugiakryptę aktyvią gynybos sistemą, fotoelektrinę aptikimo ir sekimo sistemą, UAV DRONE nešiojamąją trukdymo įrangą, Transporto priemonėje{0}}montuojama maitinimo sistema yra specialiai sudaryta iš transporto priemonės, žvalgybos antenų matricos, žvalgybos valdymo pagrindinio kompiuterio, ekrano valdymo terminalo, trukdžių antenos, fotoelektrinės sekimo įrangos, GPS, trukdžių stulpelio / pakreipimo, ryšio įranga, elektros paskirstymo sistema ir atraminiai kabeliai. Išankstinio įspėjimo atstumas yra didesnis arba lygus 5 kilometrams, trukdžių atstumas didesnis arba lygus 1,5 kilometro, o išankstinio įspėjimo stebėjimo diapazonas yra 360 laipsnių. Sistema turi aktyvią gynybos funkciją. Perduodant elektromagnetinio slopinimo signalus, šerdies srityje susidaro slopinimo gynybos zona, kuri automatiškai neleistų dronams patekti į gynybos zoną, kad būtų pasiektas aktyvios gynybos tikslas.

The main functions of the vehicle-mounted UAV DRONE countermeasure system include radar search and detection, photoelectric tracking and recognition, countermeasures, integrated communication, etc.: Radar search and detection: Ka band, horizontal 360 degrees / elevation angle ± 90 degrees, for 010 kilometers Active detection and scanning of low, small and slow targets; photoelectric tracking recognition: using active radar detection signals to implement optical tracking of the target, and using laser imaging to identify the target manually or systematically; countermeasure: using fixed equipment (or portable single Military equipment) Interference and interception of targets with potential safety hazards or threats; Command center: For detection, discovery, photoelectric identification, and countermeasures, customized and executed effective linkage plans based on customer needs; Modular design: own RD capabilities, Through the integration of detection radar, photoelectric tracking, countermeasure equipment, etc., a variety of implementation methods such as the computer room, roof or tower fixation, and vehicle-mounted of the command center can be realized to meet the needs of different customers.

Produkto funkcija

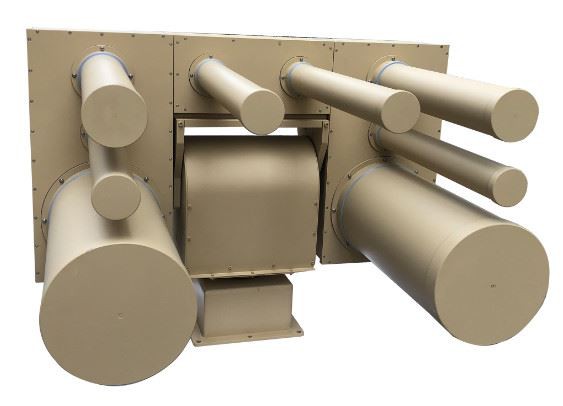

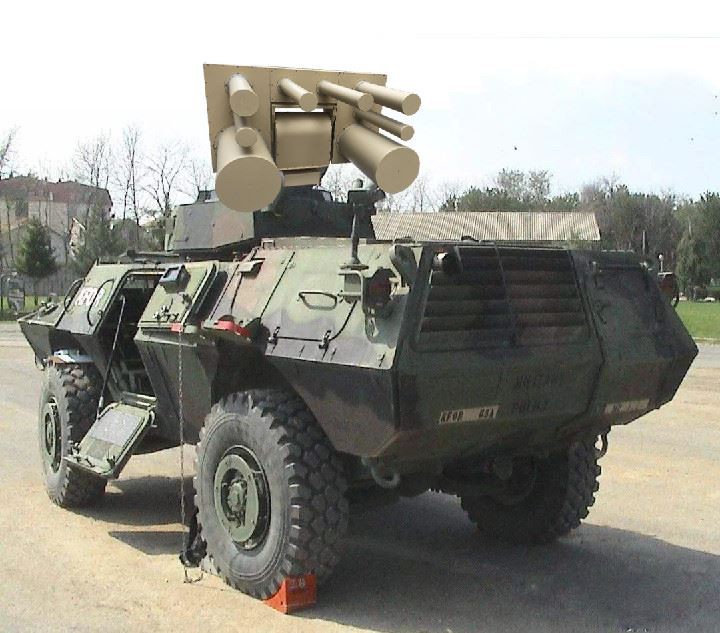

1. Transporto priemonėje-montuojama PTZ / fiksuota UAV DRONE atsakomųjų priemonių sistema daugiausia apima transporto priemonės modifikavimą, ekrano programinės įrangos valdymo sistemą (arba laidinį valdymą), krypties tikslumo trukdžių sistemą, įvairią -kryptinę aktyviosios gynybos sistemą, nešiojamąjį UAV DRONE trukdžių įtaisas ir transporto priemonės maitinimo sistema Trukdžių antena (pasirenkama radaro aptikimo, fotoelektros sekimo įranga), GPS, trukdžių PTZ, ryšio įranga, energijos paskirstymo sistema ir atraminiai kabeliai.

2. Uždenkite 360 ​​laipsnių visomis kryptimis, o vieno įrenginio aprėpties spindulys gali siekti daugiau nei 5 kilometrus

3. Sistema turi aktyvią gynybos funkciją. Perduodant elektromagnetinius slopinimo signalus, šerdies srityje susidaro slopinimo gynybos zona, kuri automatiškai neleidžia UAV patekti į gynybos zoną, kad būtų pasiektas aktyvios gynybos tikslas.

3. Dažnis gali būti pritaikytas,

4. Neprižiūrima įranga gali veikti automatiškai, su visapusiškomis -apsaugos galimybėmis visą dieną

5. Sistema turi turėti lengvo montavimo, paprasto veikimo ir automatizavimo charakteristikas.

6. Trikdžių signalas GPS, GLONASS, Beidou navigacijos signalas ir 2.4G, 5.8G, 5.2G, 433MHz, 915mhz, vaizdo perdavimo signalas, dažnio šuolio signalas, nuotolinio valdymo pulto signalas.

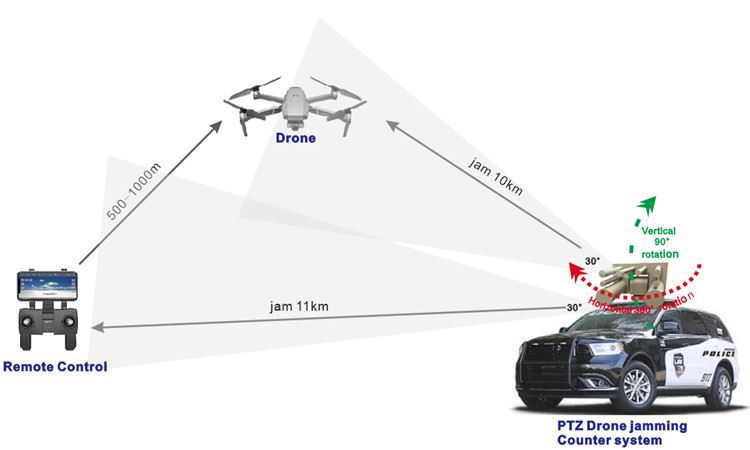

7. Drono signalų trukdymo įrenginio funkcija: nutraukti bet kokį ryšį tarp drono ir valdiklio

8. IP nuotolinio valdymo pultas, su maitinimo signalizacija, stovinčios bangos signalizacija, temperatūros signalizacijos funkcija

9. Programinės įrangos nuotolinio valdymo pultas dėl nuolatinio žingsnio valdymo sąveikos, besisukanti antena tiksliai nukreipia į oro taikinį.

10. Jis gali būti susietas su aptikimo įranga, tokia kaip radaras. Suradęs taikinį, jis automatiškai valdys patefoną ir įjungs kryptinius elektroninius trukdžius. Darbas be priežiūros 724 val.

11. Visa mašina pagaminta iš šešių -serijų aliuminio lydinio, o šilumos išsklaidymo efektas yra didesnis nei įprasto aliuminio lydinio. Visiškai sandarus ir integruotas dizainas, įranga yra atspari vibracijai, IP66 vandeniui, dulkėms- ir druskos purslams{5}}

12. Nepriklausomo mygtuko jungiklis rankiniu būdu įjungia/išjungia kiekvienos dažnių juostos trukdžių signalo sklaidą, indikatorius rodo būseną, o indikatoriaus ryškumas yra reguliuojamas; programinė įranga nuotoliniu būdu įjungia / išjungia kiekvienos dažnių juostos trukdžių signalo sklaidą ir tuo pačiu metu rodo įjungimo / išjungimo būseną ir indikatoriaus lemputės ryškumą.

13. Programinės įrangos nuotolinio valdymo pultas dėl nuolatinio žingsnio valdymo sąveikos, besisukanti antena tiksliai nukreipia į oro taikinį.

14. Visa mašina pagaminta iš šešių serijų aliuminio lydinio, o šilumos išsklaidymo efektas yra didesnis nei įprasto aliuminio lydinio. Visiškai sandarus ir integruotas dizainas, įranga yra atspari vibracijai, IP66 vandeniui, dulkėms- ir druskos purslams{5}}

Gaminio specifikacija

Trikdžių dažnių diapazonas ir galia (galima pasirinkti įprastą dažnio šalinimą arba aukšto{0}}galinio dažnio šuoliavimą):

Valdymo signalo stilius: FHSS (dažnio šuolis) / DSSS (tiesioginės sekos sklaidos spektras)

Valdymo dažnis: 433MHz/915MHz/2.4GHz/5.2G/5.8GHz/1.5GHz

Sijos plotis: horizontaliai 30 laipsnių, vertikaliai 30 laipsnių

Darbinis atstumas: didesnis arba lygus 5 km

Maitinimas: AC100-240V/50Hz DC 60V

Energijos suvartojimas: 3000 W (maks.

Darbo laikas: nepertraukiamas

Matmenys: 90 6870cm

Grynasis svoris: 125 kg

Apsaugos lygis: IP67 atsparus vandeniui, anti-vibracijai, dulkėms- ir anti-druskos purškimui

Sistema: palaiko laidų valdymą arba programinės įrangos valdymą

Neprivaloma: radaras, fotoelektrinis

Drėgmė: 5 procentai – 95 procentai

Operating Temp: -20ºC - plus 55ºC

Taikymas
Neleisti įsijungti nuotoliniu būdu valdomiems savadarbiams sprogstamiesiems įtaisams ir sustabdyti teroristinius išpuolius;
Apsaugoti sprogmenų tvarkymo ekspertus;

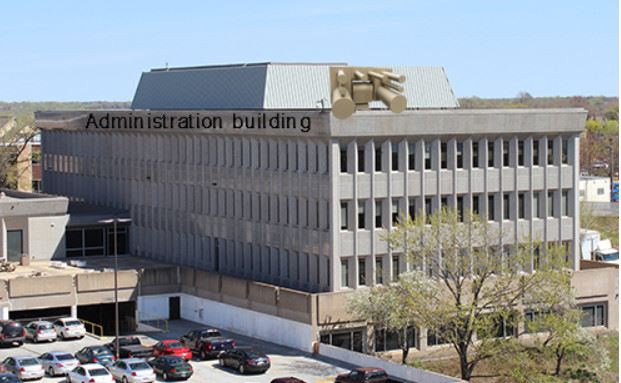

Apsaugokite svarbias vietas, tokias kaip autobusų / traukinių stotys, aikštės, mokyklos, masiniai susibūrimai, stadionai ir kt.; administracinis pastatas, speciali policijos transporto priemonė ir kt.
Rizikos mažinimas ir sprogmenų pašalinimas nurodytose vietose;
Policija naudojama VVIP vilkstinėms, ECM, kovai su narkotikais, riaušių kontrolei ir kt.
Karinis naudojamas sienų kontrolei, ECM ir kt
