Rankinis drono detektorius:
Išsamus vadovas, skirtasNešiojamo drono aptikimas
Rankinis drono detektorius yra nešiojamas prietaisas, naudojamas radijo dažnių signalams, susijusiems su nepilotuojamais orlaiviais (UAV), aptikti ir analizuoti. Skirtingai nuo stacionarių dronų aptikimo sistemų, rankinius dronų detektorius gali nešioti apsaugos darbuotojai ir naudoti mobiliajam aptikimui įvairiose vietose.
Rankiniai radijo dažnio bepiločių orlaivių detektoriai gali atpažinti signalus iš kai kurių plataus vartojimo{0}}dronų, FPV dronų ir pramoninių{1}}dronų. Jie taip pat gali analizuoti signalus iš įtariamų nežinomų dronų, kad gautų tokią informaciją kaip drono vieta, piloto vieta ir nuotolinis ID.

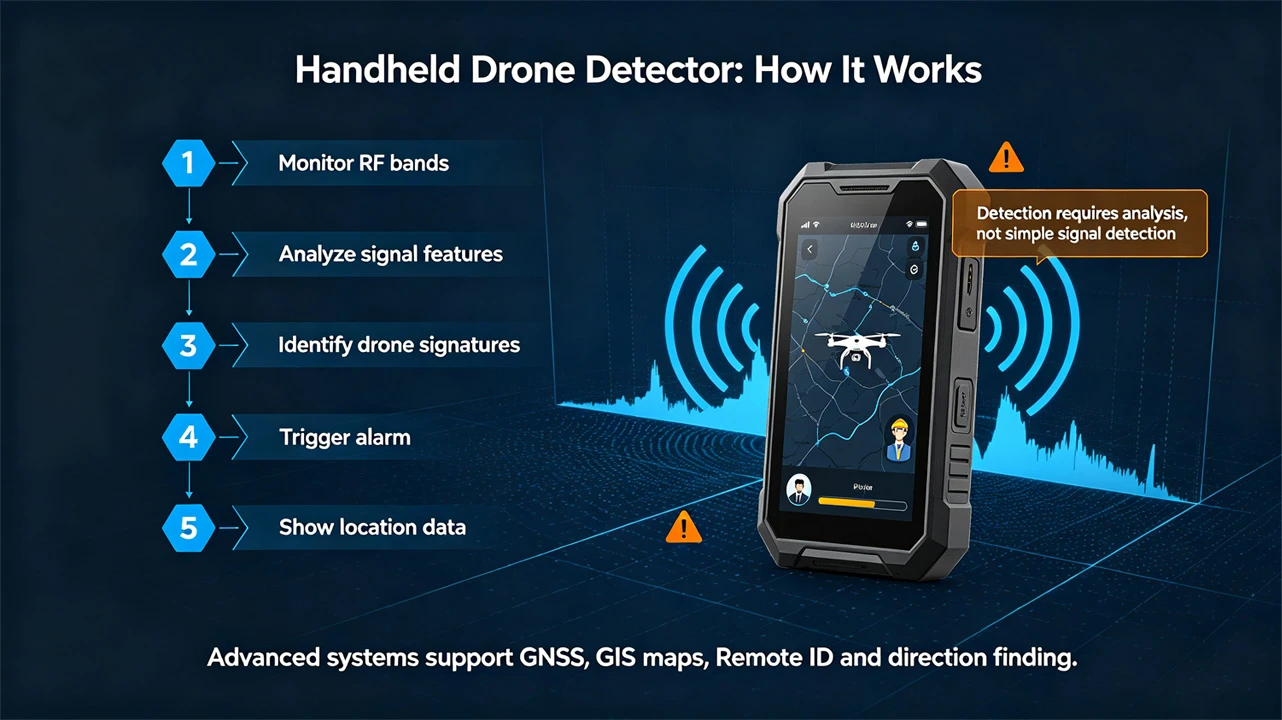

一,Kaip veikia rankiniai dronų detektoriai?
Radijo dažnio (RF) dronų detektoriai paprastai apima šiuos veiksmus:
1. RF signalo stebėjimas:Įrenginys nuolat stebi pasirinktą dažnių juostą, ieškodamas daugybės belaidžių signalų, kurie gali egzistuoti supančioje aplinkoje, pvz., „Wi{0}}Fi“, „Bluetooth“, ryšio įrenginių ir pramoninės įrangos. Drono aptikimas nėra tiesiog „RF signalo aptikimas ir darymas, kad tai dronas“.
2. Signalo analizė:Kai įrenginys aptinka atitinkamą signalą, jis toliau analizuoja dažnio charakteristikas, signalų modelius ir kitas su konkretaus drono ryšio technologija susijusias savybes.
3. Drono identifikavimas:Įrenginys palygina analizės rezultatus su žinomomis drono signalo charakteristikomis arba identifikavimo duomenų baze. Palaikomų dronų modelių sistema gali toliau nustatyti savo modelį arba kategoriją. Kai kurios sistemos taip pat gali atpažinti signalus, susijusius su įprastais FPV ir pramoninio -dronais.
4. Signalizacija:Kai sistema nustato atitinkamą drono signalą arba aptinka įtariamą drono signalą, ji praneš operatoriui. Signalizacijos metodai apima ekrano pranešimus, garso signalus ir vibracinius signalus.
5. Vieta ir kita informacija:Pažangios rankinės dronų aptikimo sistemos taip pat gali sujungti radijo dažnių analizę su GNSS, GIS žemėlapiais, nuotolinio ID ir krypties nustatymo galimybėmis. Operatoriai gauna daugiau nei paprastą pranešimą, „pastebėtas dronas“; jie gauna daug informacijos apie situaciją svetainėje-.
2,Kokių tipų dronai galirankiniai dronų detektoriaiaptikti?
Faktinės aptikimo galimybės priklauso nuo įrenginio dažnio aprėpties, signalo identifikavimo technologijos, antenos konfigūracijos, aplinkos ir tikslinio drono signalo charakteristikų. Šiuolaikinės rankinės dronų aptikimo sistemos paprastai gali aptikti kelių tipų dronus.
1, vartotojų dronai:Vartotojams skirti dronai yra įprastas UAV tipas viešoje ir komercinėje aplinkoje. Dronų detektoriai su atitinkamomis RFID galimybėmis gali atpažinti palaikomus vartotojų dronų signalus ir suteikti operatoriams atitinkamą tikslinę informaciją.
2, FPV (Flexible Printed Vehicle) dronai:Įrenginiai su atitinkamomis RF analizės galimybėmis gali stebėti atitinkamus FPV signalus, suteikdami apsaugos darbuotojams papildomą informaciją apie FPV dronų veiklą.
3, pramoniniai dronai:Pramoniniai dronai apima didelius-rotorinius dronus, naudingos apkrovos dronus ir VTOL (vertikalus kilimas-ir nusileidimas) arba sudėtinius-sparnus. Rankiniai detektoriai, apimantys kelis dronų tipus, gali padėti saugos komandoms stebėti daugiau UAV tipų, ne tik vartotojų dronus.
4, Nežinomi arba įtariami drono signalai:Kai kurios pažangios dronų aptikimo sistemos pridėjo įtariamų dronų signalų atpažinimo galimybes. Ši funkcija gali analizuoti radijo dažnių aktyvumą pagal UAV ryšio charakteristikas ir gali duoti įtariamą UAV signalo pavojaus signalą operatoriams, net jei konkretaus modelio nustatyti nepavyksta. Nežinomi RF signalai nebūtinai reiškia UAV. Įtariamo signalo identifikavimas geriau tinka kaip papildoma situacijos suvokimo galimybė, nei automatiškai klasifikuoti visus nežinomus signalus kaip UAV.

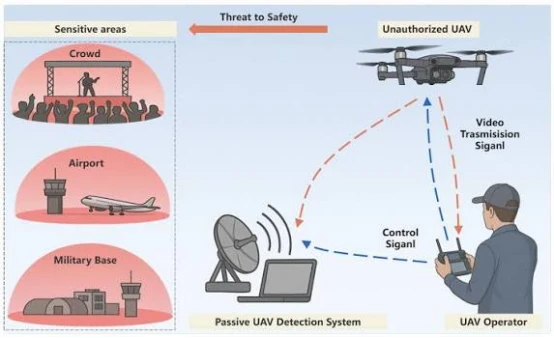

3,Kas yra RF dronų aptikimas?
RF dronų aptikimasaptinka radijo dažnio (RF) aktyvumą, susijusį su dronais, stebėdamas ir analizuodamas radijo dažnio signalus.
Viena iš pagrindinių jo savybių yra ta, kad jis gali panaudoti drono generuojamus elektroninius signalus, kad padėtų aptikimui, o ne visiškai pasikliauti vizualiniu stebėjimu.
Tai gali būti ypač vertinga tais atvejais, kai:
• Dronus sunku stebėti plika akimi;
• Operatoriai yra per atstumą nuo drono;
• Oro ar apšvietimo sąlygos pablogina regėjimą;
• Apsaugos komandoms reikalingos mobiliosios aptikimo galimybės;
•Didelėse ar laikinose vietose reikia stebėti droną.
Radijo dažnio (RF) aptikimas taip pat turi techninių apribojimų. Ne visi dronai generuoja lengvai atpažįstamus RF signalus, o sudėtinga aplinkinė elektromagnetinė aplinka gali turėti įtakos aptikimo efektyvumui. Todėl radijo dažnių aptikimas paprastai turėtų būti laikomas nepakeičiama integruotos dronų aptikimo sistemos dalimi.

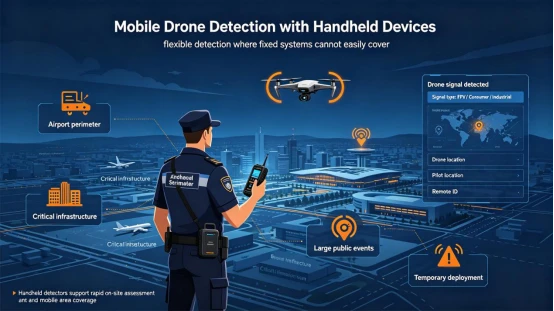

4,Kodėl verta rinktis rankinį drono detektorių?
Vienas didžiausių rankinių dronų detektorių privalumų yra jų mobilumas.
Fiksuotos aptikimo sistemos gali aprėpti tam tikras sritis ilgesnį laiką, tačiau delniniai įrenginiai leidžia operatoriams aptikimo galimybes perkelti ten, kur jų reikia.
Jis tinka:
1,Mobilieji apsaugos patruliai:Apsaugos darbuotojai detektorių gali nešiotis su savimi patruliuodami.
2,Laikini įvykiai: dideliems įvykiams gali prireikti laikino dronų stebėjimo, kai nuolatinio aptikimo infrastruktūra netinka.
3,Pagrindinės sritys:Apsaugos komandos gali naudoti nešiojamą dronų aptikimo įrangą aplink jautrius objektus, pramonines vietas ir draudžiamas zonas.
4,Greitas diegimas:Aptikus galimą drono veiklą, rankinius įrenginius galima greitai panaudoti.
5,Integracija su kitomis aptikimo sistemomis:Rankiniai radijo dažnio aptikimo įrenginiai taip pat gali būti naudojami kartu su stacionariais radarais, kameromis, akustine aptikimo įranga ar kt.UAV aptikimastechnologijas.
5,Kaip išsirinkti rankinį drono detektorių?
Renkantis rankinį drono detektorių, neturėtumėte sutelkti dėmesio tik į vieną parametrą.
1. Dažnio aprėptis
Dažnio aprėptis yra vienas iš svarbiausių RF dronų detektorių rodiklių. Platesnis dažnių diapazonas leidžia įrenginiui stebėti daugiau radijo dažnių aktyvumo tipų.
Pavyzdžiui, AAT-H3L-D palaiko RF aptikimą nuo 70 MHz iki 6000 MHz, pagal numatytuosius nustatymus suteikiant 12 pasirenkamų pagrindinių dažnių juostų. Be to, pagal projekto poreikius galima konfigūruoti kitas dažnių juostas.
2. Aptikimo atstumas
Aptikimo atstumą veikia keli veiksniai, įskaitant:
•Elektromagnetinė aplinka;
•Tikslinė perdavimo galia;
•Antenos konfigūracija;
•Pastatai ir kliūtys;
•Aplinkos RF trukdžiai.
Nominalus AAT-H3L-D aptikimo atstumas yra 1,5–2 km, tačiau faktinis našumas skirsis priklausomai nuo aplinkos ir tikslinės perdavimo galios. Gaminio vardinis atstumas turėtų būti suprantamas kaip techninės specifikacijos nuoroda, o ne kaip atstumas, kurį galima pasiekti bet kurioje aplinkoje.
3. Drono identifikavimo galimybė
Ne visada pakanka vien aptikti RF signalus. Gerasdronų aptikimo sistemataip pat turėtų padėti operatoriams nustatyti, ar signalas yra susijęs su UAV, ir, jei palaikoma, toliau identifikuoti drono modelį arba tipą.
4. Nuotolinis ID
Dėl suderinamų dronų transliacijų nuotolinio ID gali suteikti papildomos informacijos. Įrenginiai, palaikantys nuotolinio ID skyrą, gali gauti:
•Drono vieta;
•Piloto vieta;
•Drono serijos numeris;
•Kita galima transliacijos informacija.
5. Krypties nustatymas
Jei taikymo scenarijus reikalauja toliau nustatyti signalo kilmės kryptį, galima pasirinkti įrenginį su krypties nustatymo funkcija. AAT-H3L-D palaiko pasirenkamą krypties nustatymo anteną, kurios krypties nustatymo tikslumas yra maždaug 15 laipsnių. Tai padeda operatoriams nustatyti apytikslę aptikto RF signalo kryptį-svetainėje.
6. Baterijos veikimo laikas ir nešiojamumas
Mobiliosioms saugos programoms įrenginio svoris, dydis, baterijos veikimo laikas ir nešiojimo būdai yra labai svarbūs.
AAT-H3L-D sveria mažiau nei 900 g, o matmenys yra maždaug 225 × 78 × 43 mm (neįskaitant antenos), o akumuliatoriaus veikimo laikas yra didesnis nei 6 valandos. Jame taip pat yra greitai-atsegamas segtukas, skirtas naudoti su MOLLE taktine įranga.
7. Apsauga lauke:Lauke naudojami elektroniniai prietaisai gali būti paveikti dulkių, drėgmės ir temperatūros pokyčių.
AAT{0}}H3L-D turi IP55 apsaugos laipsnį, o veikimo temperatūros diapazonas yra nuo -20 laipsnių iki 50 laipsnių.

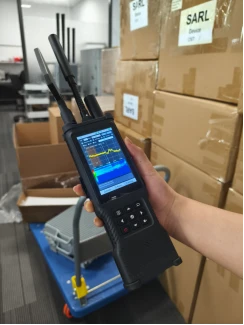

7,AAT-H3L-D rankinis RF bepiločių orlaivių lokatorius
AAT{0}}H3L-D yra arankinis RF dronasLokatorius sukurtas nešiojamų dronų RF aptikimui ir signalų analizei.
Įrenginyje naudojamas pasyvus RD stebėjimo metodas, aptikimo metu neskleidžiantis RF signalų, todėl jis tinkamas RD stebėjimo scenarijams, kuriems reikalingas mažas stebėjimas.
AAT-H3L-D palaiko 70–6000 MHz dažnių diapazoną ir pagal numatytuosius nustatymus suteikia 12 pasirenkamų pagrindinių dažnių juostų. Prietaisas gali atpažinti įvairius dronų signalus, įskaitant palaikomus vartotojų dronus, FPV dronus ir tipiškus pramoninius dronus.
Palaikomų pagrindinių modelių atveju sistema gali toliau analizuoti informaciją, tokią kaip drono modelis, serijos numeris, drono vieta ir piloto vieta, taip pat palaiko nuotolinio ID pranešimų analizavimą.
Įrenginys turi 4 colių spalvotą skystųjų kristalų ekraną, jame integruotas GNSS padėties nustatymas, GIS žemėlapio sąveika, spektro aptikimas, vibracijos ir garso signalizacija, palaikomos pasirenkamos kryptinės antenos.
8,GNSS žemėlapių sudarymas ir spektro analizė
Praktinė nešiojamųjų aptikimo įrenginių vertė gali būti dar labiau padidinta, kai UAV aptikimo informacija derinama su geografinės vietos ir elektromagnetinės aplinkos informacija.

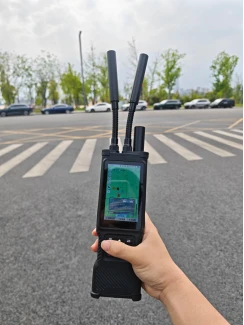

AAT-H3L-D integruoja GNSS padėties nustatymo ir GIS žemėlapio sąveikos funkcijas, leidžiančias realiu-laiku rodyti įrenginio vietą ir žemėlapio operacijas ekrane.
1,Pagrindinės žemėlapio funkcijos:
• GNSS padėties nustatymas realiuoju{0}}laiku;
•Žemėlapio priartinimas;
•Palydovinis žemėlapis;
•Standartinis žemėlapis;
•Rankinis padėties nustatymas (platumos ir ilgumos nustatymas);
•Aptikimo ir dekodavimo režimas
• DOA prieiga prie krypties nustatymo sąsajos
• Žemėlapio duomenų importavimas neprisijungus.

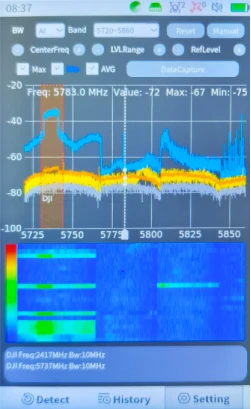

Įrenginys taip pat palaiko{0}}realaus laiko spektro ir laiko{1}}dažnių žemėlapio rodymą.

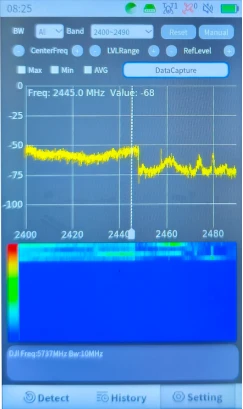

2,Spektro funkcijos apima:
•Priartinti ir nutolinti;
•Maksimalus vertės laikymas;
• Minimalus vertės laikymas;
•Laiko{0}}dažnio analizė.
AAT-H3L-D gali būti naudojamas ne tik kaip nešiojamas UAV detektorius, bet ir kaip įprastas rankinis elektromagnetinio spektro aplinkos stebėjimas.
9,Rankinių UAV detektorių taikymo scenarijai
Nešiojamos UAV aptikimo sistemosgali būti pritaikytas įvairiems saugumo scenarijams.
1,Didelio masto-įvykių sauga
Apsaugos komandos gali naudoti rankinę UAV aptikimo įrangą lauko renginiuose, stadionuose, viešuose susirinkimuose ir laikinai apribotose vietose.
2,Viešojo saugumo patruliai
Mobilūs apsaugos darbuotojai gali nešiotis įrangą patruliuodami, kad galėtų stebėti galimą UAV veiklą, visiškai nepasitikėdami fiksuota aptikimo infrastruktūra.
3,Pagrindinių sričių apsauga
Jautriose patalpose ir svarbiose vietose nešiojamasis UAV aptikimas gali būti naudojamas kaip papildoma techninė mažo{0}}aukštio situacijos suvokimo priemonė.
4,Counter{0}}UAS programos
Rankiniai RD detektoriai gali būti naudojami kaip aptikimo ir atpažinimo komponentai išsamesnėje Counter{0}}UAS sistemoje.
Svarbu pažymėti, kad aptikimas ir trukdymas yra skirtingos funkcijos. Pagrindinė drono detektoriaus pareiga yra aptikti, analizuoti ir nustatyti galimą drono veiklą; tačiau tai nereiškia, kad pats įrenginys turi trukdymo ar kitų atsakomųjų priemonių galimybių.
十,Išvada: kaip išsirinkti tinkamą rankinį drono detektorių?
Rankiniai dronų detektoriai saugos komandoms suteikia lanksčias, nešiojamas ir greitai įdiegiamas dronų aptikimo galimybes.
Renkantis įrangą, neturėtumėte sutelkti dėmesio tik į aptikimo diapazoną. Dažnio aprėptis, signalų analizės galimybės, drono atpažinimas, nuotolinis ID, nežinomo signalo atpažinimas, krypties nustatymas, GNSS žemėlapių sudarymas, baterijos veikimo laikas, apsaugos lygis ir sistemos integravimo galimybės – visa tai daro didelę įtaką įrangos vertei praktiškai.
Jei turite klausimų, susisiekite su mumis: info@alasartech-security.com
