produkto pristatymas

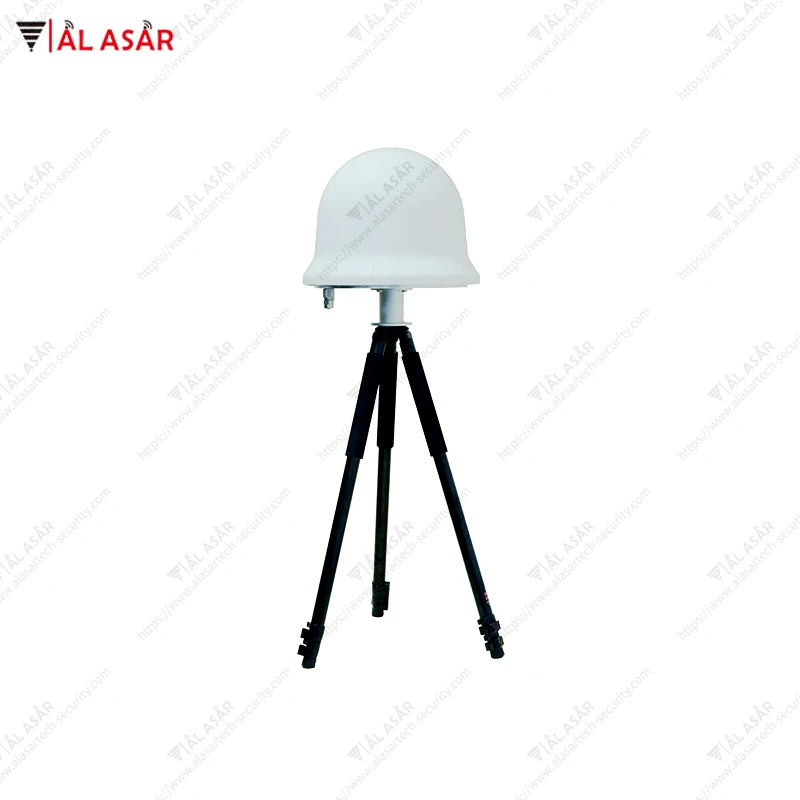

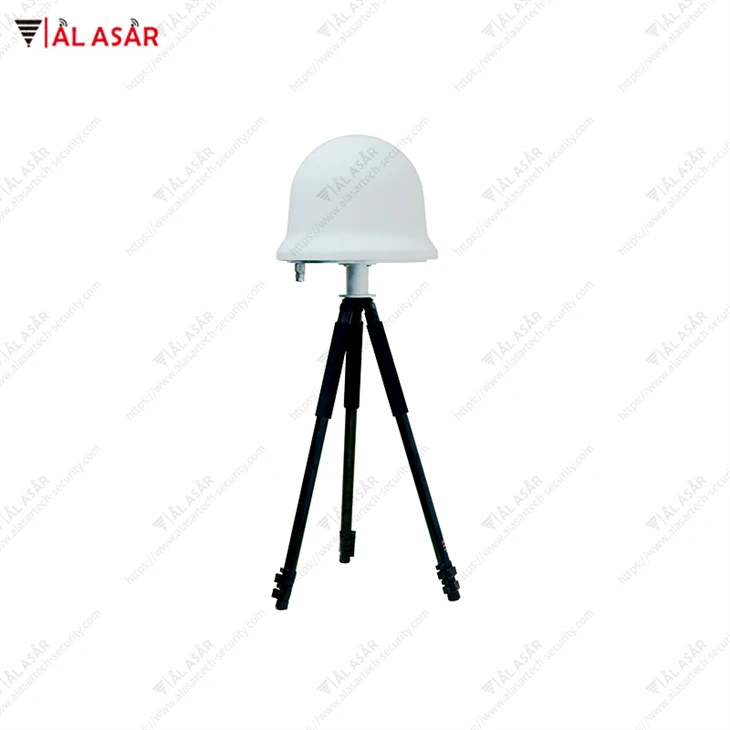

UAV navigacijos apgaulės įrenginys imituoja ir skleidžia UAV navigacijos apgaulės signalą, kuris visiškai atitinka orbitoje esančio navigacijos palydovo signalą ir klaidina dronų padėtį, greitį ir laiką.
Kartu su radaro ir kitos aptikimo įrangos teikiama UAV padėties ir trajektorijos informacija realiuoju laiku, sistema dinamiškai koreguoja apgaulės padėties koordinates, kad paskatintų UAV skristi į nurodytą vietą ir nusileisti.
UAV navigacijos jaukumo įrenginį sudaro pagrindinis kompiuteris, maitinimo šaltinis ir valdymo programinės įrangos platforma.
Main funkcija
Sistema gali apgauti dronų, kurie remiasi BDS/GPS/GLONASS/GALILEO palydovinės navigacijos sistemomis, padėties nustatymą. Naudodamas vietos masalą ir kitus metodus, jis gali pasiekti tikslą priversti droną nusileisti, nuvaryti jį, privilioti į nurodytą vietą ir neleisti jam pakilti gynybos zonoje.
⚫ Su visapusiška, bet kokiu oru, tolimojo nuotolio automatine apsauga nuo dronų
⚫ Su tokiomis funkcijomis kaip priverstinis nusileidimas, nukreiptas išstūmimas, kurso indukcija ir neskraidymas
⚫ Su funkcija apsisaugoti nuo dronų spiečių
⚫ Gali skleisti apgaulės signalus, leidžiančius dronams atlikti sukamąjį, linijinį, vienodą, kintamo greičio judėjimą, lenktą judėjimą ir kitas trajektorijas
⚫ Palydovinio signalo kanalo delsą galima reguliuoti, kad atitiktų jauko spindulį, kad būtų pasiektas geriausias jauko efektas
⚫ Integruotas palydovinis imtuvas, sinchronizuojamas su orbitoje esančio palydovo laiku
⚫ Naudodamas savitikros ir būsenos išvesties funkcijas, jis automatiškai praneša komandų ir valdymo sistemai, kai įvyksta gedimas
⚫ Reguliuojama išėjimo galia, gynybinio atstumo reguliavimas
⚫ Parametrų ir funkcijų valdymo palaikymo sąsajos protokolo prijungimas, palaikymo sistemos integravimas ir antrinė plėtra
⚫ Galimybė prijungti kelis įrenginius prie interneto, hierarchinis valdymas ir regioninė kontrolė bei gynyba
⚫ Sujungimo su spektro aptikimo, trukdžių slopinimo įranga ir radaru funkcija gali pasiekti 24-valandą bepilotį darbą.
⚫ Programinė įranga: Pateikite sąsajos protokolą integruotam kūrimui
Techniniai rodikliai
Navigacijos jaukų lenta palaiko GPS, BDS, GLONASS ir GAL navigacijos palydovų signalų modeliavimą. Veiklos rodikliai yra tokie:
Signalo priėmimo ir perdavimo dažnis: vartotojo pasirinkimo dažnis
Gaminio signalo dažnių konfigūracijos sąrašas
|
Palydovinė sistema |
Dažnių juosta |
Centrinio dažnio taškas (MHz) |
Pralaidumas |
|
Standartinis dažnio taškas |
|||
|
BDS |
B1I |
1561.098 |
±2,046 MHz |
|
GPS |
L1 C/A |
1575.42 |
± 1,023 MHz |
|
GLONASS |
L1 |
1602 |
1598.{1}}.375 MHz |
|
Pasirenkamas dažnio taškas |
|||
|
GPS |
L2 |
1227.6 |
±1,023 MHz |
|
BDS |
B1C |
1575.42 |
±16,368 MHz |
|
B2I |
1207.14 |
±2,046 MHz |
|
|
B3I |
1268.52 |
±10,23 MHz |
|
|
GLO |
L2 |
1246 |
1242.{1}}.625 MHz |
|
GAL |
E1 |
1575.42 |
±12,276 MHz |
⚫ Signalo išvesties galia kiekviename dažnio taške: mažesnė arba lygi -5dBm
⚫ Galios reguliavimo diapazonas: 80dB
⚫ Galios reguliavimo skiriamoji geba: 0,5 dB
⚫ Padėties modeliavimo tikslumas: mažesnis arba lygus 1 m
⚫ Greičio tikslumas: mažesnis arba lygus 0,5 m/s (RMS)
⚫ Laiko sinchronizavimo tikslumas:<20ns
Veikimo rodikliai 4 dažnio taškų versija
|
Nr. |
Prekė |
Techninės specifikacijos |
|
1 |
Dažnio tolerancija |
<±2*10-6 |
|
2 |
Perduota netikra |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
Dažnių diapazonas (MHz) |
GPS L1: 1574.40~1576.44 BDS B1:1559.05~1563.14 GLO L1: 1597.55 ~ 1605.89 GAL E1: 1563.14~1587.70 |
|
4 |
Užimtas dažnių juostos plotis (MHz) |
GPS L1: mažesnis arba lygus 2,046 BDS B1: mažesnis arba lygus 4,092 GLO L1: mažesnis arba lygus 8,34 GAL E1: mažesnis arba lygus 24 552 |
|
5 |
Slopinimas už juostos ribų |
± 200 KHz Mažiau arba lygus 40 dB, ± 500 KHz Mažesnis arba lygus 45 dB |
|
6 |
Ekvivalentinė izotropinė spinduliuotės galia |
20W |
|
7 |
Aktyvios gynybos distancija |
Spindulys 5-8 km |
|
8 |
Pradėti efektą |
＜10s |
|
Signalo sinchronizavimas |
Imituojamas palydovinės navigacijos signalo efemerido sinchronizavimas ir laiko sinchronizavimo tikslumas 3 minutės＜1us |
|
|
10 |
Saugi šifruotų duomenų perdavimo funkcija |
Palaiko duomenų perdavimą tarp saugaus šifruoto duomenų perdavimo modulio ir informacijos valdymo platformos, atitinkančio „Nepilotuojamų orlaivių radijo atsakomųjų priemonių įrangos duomenų sąsajos protokolo{0}}bandymo pavyzdžio“ reikalavimus. |
|
Apgautas reakcijos laikas |
<10s (within effective range) |
|
|
Efektyvus jauko kampas: |
horizontalus: 360 laipsnių , vertikaliai: 0-90 laipsnis |
|
|
Dronų, kuriems reikia kovoti vienu metu, skaičius |
Neribota |
|
|
Temperatūros prisitaikymas |
Darbinė temperatūra: -40 laipsnis -+70 laipsnis, Laikymo temperatūra: -50 laipsnis -+80 laipsnis |
|
|
Santykinės drėgmės prisitaikymas Drėgmė |
10%~75% (22 degrees), >=95% (45 laipsniai) |
|
|
Vibracija |
Antivibracinės savybės atitinka sunkvežimių gabenimo keliais aplinkos reikalavimus pagal GJB 150.16A-2009 |
|
|
apsaugos laipsnis |
IP65 |
|
|
Sprogimui atspari klasė |
EX nA IIC T6 Gc |
|
|
Apsaugos nuo žaibo veikimas |
atitinka GB/T17626 3 lygio reikalavimus.{2}} |
|
|
Maitinimas |
AC 220V |
|
|
Nuotolinio valdymo pultas |
RJ45 |
|
|
Matmenys |
411 × 411 × 370 mm (be trikojo) |
|
|
Svoris |
15 kg |
